IP电话调度系统的系统设计研究
来源:未知 / 发布时间:2017-04-17 16:44/ 查看次数:

  IP电话调度系统的系统设计研究

  随着IP电话的迅速发展以及电话调度系统内涵与功能的扩展要求,IP电话调度系统逐渐成为人们进一步的研究目标。由于现阶段的VOIP协议中两大协议SIP和H.323都没有对电话调度系统的特殊要求给予直接的支持,因此,本文提出了一种基于SIP协议实现IP电话调度系统的方法,该方法兼顾协议标准和实现要求。

  2 IP电话调度系统的结构分析

  SIP是基于文本的传输协议.它已成为第三代移动通信的一个标准,较易实现;而且SIP协议具有可扩展的特性 可以方便的对其没有的功能进行扩充.故本文选用了SIP协议作为电话调度系统的会话协议,并以SIP协议元素来展开讨论。IP调度电话系统的系统框图如图1所示 系统主要由:IP话机(调度用户)、注册服务器、代理服务器(SIP服务器)、调度主机、调度台、媒体服务器等组或。其中注册服务器、代理服务器是逻辑功能主体.可分立实现也可在同一物理实体上实现。在IP调度电话系统中,注册服务器、代理服务器主要是做SIP服务器;IP活机是完成调度用户终端的设备;调度主机完成通话调度及控制监听的功能;调度台是一个能完成调度系统的人机界面;媒体服务器进行录音,回放,转发音频流,混音等。

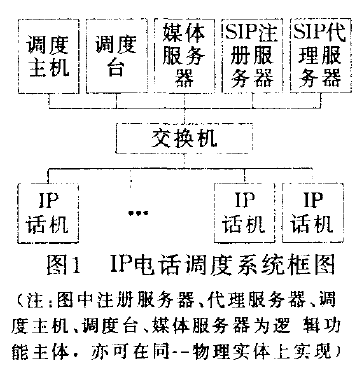

IP电话调度系统框图



  3 SIP电话调度系统的分析与设计

  3.1 电话调度系统的分析

  电话调度的基本功能包括电话间的通信、电话与调度台的通信、强拆、强插、调度台的广播功能、调度台的通播功能与电话会议功能。共有四种通信方式:点与点通信方式、强插通信、通播通信和会议通信。① 点与点通信方式:IP电话间的通信、IP电话与调度台的通信都属于此种方式。此种通信方式与普通IP电话通信方式大致相同,是点对点全双工通话方式。② 强插通信方式:强插通信方式是将通话方式从点对点全双工通话方式改为多方全双工通话方式。③通播通信方式:为一对多的单工加多对一的单工通话方式。① 会议通信方式:为多方全双工通话方式。
